應用范圍：

該涂料可用于各種高溫熱防護場(chǎng)合，特別適用于高熱流密度條件下的強沖刷環(huán)境。可應用于 4～6 馬赫飛行條件的氣動(dòng)熱防護和其它中溫范圍下的氣動(dòng)熱防護，尤其適用于難以高溫固化的大型部件。也可應用于彈箭武器的噴管、發(fā)動(dòng)機絕熱襯里、燃氣舵片等燃氣燒蝕沖刷部件和前錐體、風(fēng)帽等氣動(dòng)熱防護部件；還可用于制造長(cháng)時(shí)間耐 220℃、短時(shí)間耐 3000℃的零部件。

產(chǎn)品特點(diǎn)：熱防護涂層具有線(xiàn)性燒蝕率低、密度小、耐燒蝕、抗沖刷性好等特點(diǎn)。

                產(chǎn)品牌號：LQK-RF-2

    主要技術(shù)指標與檢測方法：

  項目                                                           技術(shù)指標                                             檢測方法

涂層外觀(guān)                                   無(wú)鼓包、脫粘、裂紋等疵病                                          目測

密度 (g/cm3)                                                    1.0~1.3                                       GB/T 4472-2011

表面硬度                                                         ≥0.4                                               GB/T 6739

附著(zhù)力(級)                                                          1                                                  GB/T 1720

熱導率(W/m·K)                                                      0.13                                        GB/T 22588-2008

線(xiàn)燒蝕率(mm/s)                                                    ≤0.096                                          GJB 323A-96

 起始降解溫度(℃)                                                      539                                                  TG

  空氣中極限失重(%)                                                16～24                                                 TG

      耐高低溫                                              -40～500℃，3 周期無(wú)裂痕、脫落、鼓泡                   -

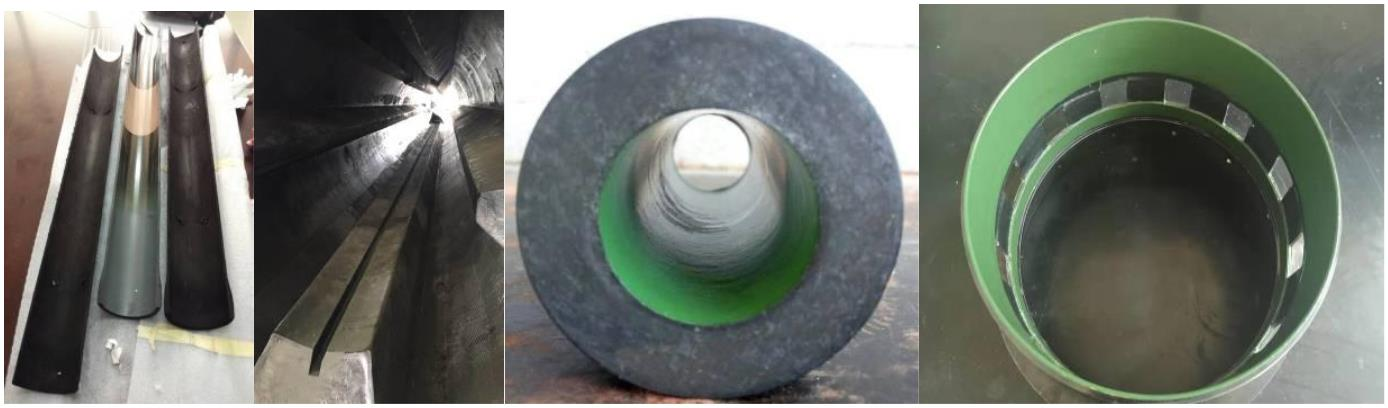

應用試驗：

（1）涂層厚度：0.5mm；工作溫度：1000-1300℃；發(fā)射＞6 次；殼體外壁溫度小于 100℃。

（2）0.5mm 涂層，基材為碳纖維復合材料，熱流密度 800Kw/m²，時(shí)間 85 秒，背溫小于 110℃。

如需訂購與咨詢(xún)，請掃描下方二維碼
