應用范圍：

該涂料可用于各種高溫熱防護場(chǎng)合，特別適用于高熱流密度條件下的強沖刷環(huán)境。可應用于 4～6 馬赫飛行條件的氣動(dòng)熱防護和其它中溫范圍下的氣動(dòng)熱防護，尤其適用于難以高溫固化的大型部件。也可應用于彈箭武器的噴管、發(fā)動(dòng)機絕熱襯里、燃氣舵片等燃氣燒蝕沖刷部件和前錐體、風(fēng)帽等氣動(dòng)熱防護部件；還可用于制造長(cháng)時(shí)間耐 220℃、短時(shí)間耐 3000℃的零部件。

產(chǎn)品特點(diǎn)：熱防護涂層具有線(xiàn)性燒蝕率低、密度小、耐燒蝕、抗沖刷性好等特點(diǎn)。

            產(chǎn)品牌號：LQK-RF-4

             主要技術(shù)指標與檢測方法：

參數                      單位                        技術(shù)指標                                      檢測標準

外觀(guān)                        -                                紅色                                                目測

密度                      g/cm³                           0.5-0.7                                  GB/T 533-2008

熱導率                 W/(m·K)                          ≤0.15                                   GB/T 22588-2008

比熱容                 kJ/(kg·K)                         ≥1.2                                      GB/T 19466.4-2016

拉伸強度                     MPa                           2.5±1.0                                 GB/T 528-2009

拉斷伸長(cháng)率                     %                               35-120                                  GB/T 528-2009

壓縮強度                    MPa                             3.0±1.0                                 GB/T 7757-2009

硬度                     ShoreA                             80±10                                  GB/T 531.1-2008

鋁合金剪切強度                MPa                              2.0±1.0                                 GB/T 7124-2008

碳纖維剪切強度                MPa                               2.0±1.0                                GB/T 7124-2008

鋁合金扯離強度                MPa                               2.0±1.0                                 GB/T 5210-2006

碳纖維扯離強度                MPa                                 2.0±1.0                                GB/T 5210-2006

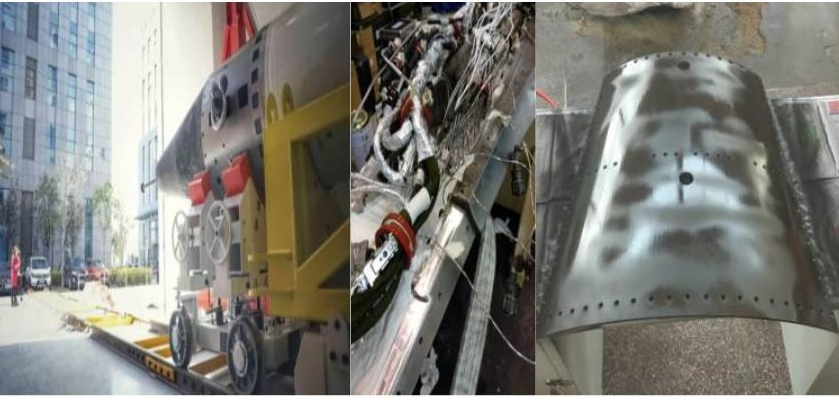

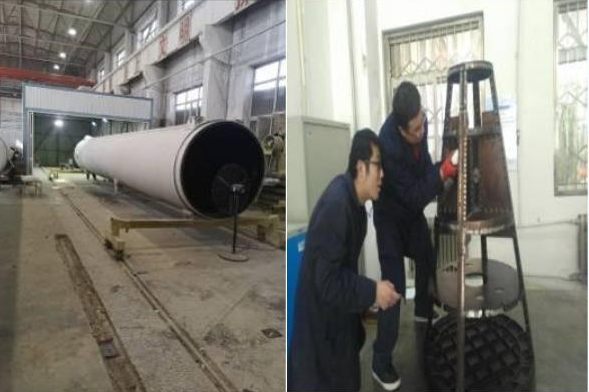

應用試驗：

（1）涂層厚度 3mm，熱流密度 200-350Kw/m²，飛行時(shí)間 200s，背溫小于 120℃

（2）4mm 涂層，飛行速度 5-6 馬赫，熱流密度 500-900Kw/m²，時(shí)間80 秒，背溫小于 80℃。

如需咨詢(xún)與訂購，請掃描下方二維碼：
